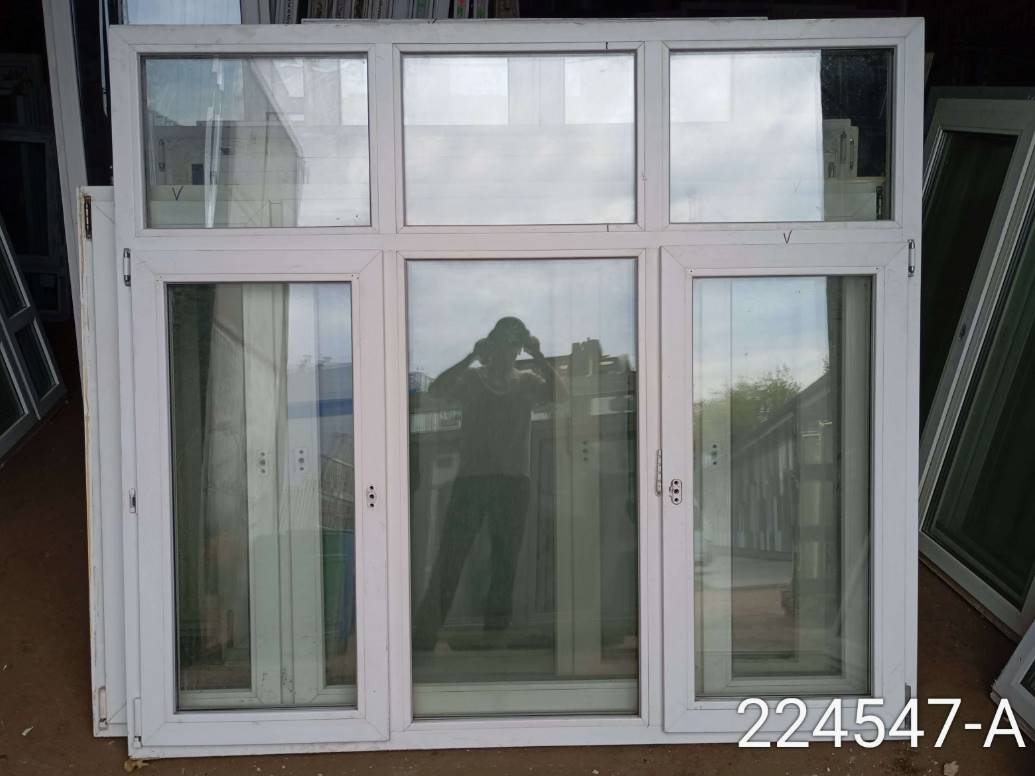

Готовые окна ПВХ Особенности конструкций для высокой ветровой нагрузки

Выбор рамы начинается с оценки индекса жесткости. Для регионов с сильными порывами требуются системы с монтажной толщиной от 70 мм и выше. Критически важным становится внутреннее стальное армирование – его контур должен быть замкнутым и иметь минимальную толщину стенки 1,5 мм. Это основа, которая противодействует статической и динамической ветровой нагрузке, предотвращая недопустимую деформацию коробки.

Прочность всей створчатой системы определяется не только рамой, но и грамотным распределением массы стеклопакета. Для больших площадей остекления обязателен силовой импост, который воспринимает вес и передает его на несущие конструкции. Зазор между стеклопакетом и рамой, фиксируемый штапиком, необходимо минимизировать, а точки прижима по периметру – увеличить. От этого напрямую зависит локальное сопротивление продавливанию.

Финальный барьер на пути воздушного потока – уплотнение. Необходим многослойный контур (не менее двух контуров по притвору) из качественной EPDM-резины. Его герметичность в паре с точной регулировкой запорной фурнитуры исключает свист и подсосы воздуха. Правильно сконфигурированный узел примыкания створки к раме работает по законам аэродинамики, гася турбулентность и обеспечивая окончательную устойчивость конструкции.

Готовые окна ПВХ: Особенности конструкций для высокой ветровой нагрузки

Выбирайте системы с показателем жесткости профиля не ниже класса А по ГОСТ 30673-2016. Критический параметр – толщина наружных стенок: минимум 3 мм для створок и рамы. Внутреннее армирование должно быть замкнутого контура, из оцинкованной стали сечением от 1.5 мм.

Конструктивные решения для противодействия давлению

Увеличьте количество точек запирания на створке. Используйте усиленные петли и установите дополнительный центральный импост для раздела крупных проемов, что резко снижает вероятность деформации. Зазор между рамой и створкой должен быть минимальным, а уплотнение – двух- или трехконтурным из качественной EPDM-резины.

«При ветровом давлении свыше 600 Па стандартный штапик может не удержать стеклопакет. Обязательно применяйте глухое остекление с силиконовым адгезивным слоем или механический прижим через наружную декоративную накладку», – поясняет инженер-проектировщик светопрозрачных конструкций.

Сопротивление воздушному потоку зависит от аэродинамики наружного оформления. Предпочтение – системам со скругленными внешними выступами и утопленной зоной притвора. Для остекления берите стеклопакет с наружным стеклом не тоньше 6 мм, а в регионах с экстремальными условиями – триплекс.

• Профильная система: 5-6 камер с армированием замкнутого контура.
• Фурнитура: не менее 10 точек прижима по периметру, противовзломные цапфы.
• Стеклопакет: камерность – две, наружное стекло – 6 мм, обязательная дистанционная рамка из нержавеющей стали.

Монтаж как фактор надежности

Статический расчет крепления в четверти или на плоскости должен выполнить специалист. Анкерные пластины или химические анкеры устанавливаются с шагом не более 600 мм. Монтажный шов – только многослойный: пароизоляция изнутри, центральный слой ПСУЛ (предварительно сжатая уплотнительная лента) и пенополиуретан, внешняя гидроизоляционная лента.

«Ключевой параметр – прочность узла примыкания. Даже сверхжесткая рама, закрепленная на слабых полиамидных дюбелях, не обеспечит требуемой устойчивости. Используйте стальные анкерные пластины толщиной от 2 мм с креплением в несущий слой стены», – акцентирует технический директор монтажной компании.

Регулярно проверяйте состояние фурнитуры и регулируйте прижим створки. Это компенсирует естественную усадку уплотнителей и поддерживает расчетную герметичность под постоянной ветровой нагрузкой.

Что внутри рамы: как усиление делает окно крепче

Выбирайте системы, где стальной армирующий контур имеет замкнутую прямоугольную или П-образную форму по всему периметру створки и коробки. Открытый стальной профиль (С-образный) проигрывает в жесткости.

Ключевые параметры стального усилителя:

• Толщина стенки: не менее 1.5 мм для стандартных проёмов, от 2.0 мм для больших площадей или экстремальных условий.
• Ширина и высота: должны максимально заполнять внутреннюю камеру профиля ПВХ, минимизируя свободный зазор.
• Марка стали: холоднокатаная, с цинковым антикоррозионным покрытием.

«Расчётный статический изгиб под нагрузкой у створки с армированием 2 мм может быть в 3-4 раза меньше, чем у конструкции с усилителем 1.2 мм. Это прямая инвестиция в геометрическую устойчивость». – Технический специалист, разработчик систем фурнитуры.

Армирование напрямую влияет на работу всей системы. Жёсткая рама предотвращает передачу деформации на фурнитуру, обеспечивая чёткое срабатывание запоров по всему периметру. Она же сохраняет геометрию примыкания створки к коробке, защищая уплотнение от перекосов и разрывов.

Взаимосвязь с другими элементами:

• Стеклопакет: жёсткая основа удерживает тяжёлый пакет, не позволяя штапику потерять контакт и нарушить герметичность.
• Импост: вертикальная или горизонтальная перемычка также должна иметь внутреннее усиление, иначе станет «слабым звеном».
• Сопротивление ветровому давлению: вся нагрузка от стеклопакета через раму перераспределяется на точки крепления в проёме. Без внутреннего стального «скелета» пластиковый профиль может не выдержать.

Повышенная камерность внешнего пластикового профиля (5-6 камер и более) сама по себе не гарантирует прочность. Она улучшает теплоизоляцию, но основную механическую нагрузку принимает на себя именно стальной сердечник. Его качество – главный фактор долговечности изделия при силовой нагрузке.

«Недооценка роли армирования – частая причина проблем. Экономия 10-15% на этом элементе приводит к провисанию створок, сложностям с регулировкой и преждевременному износу. Проверяйте наличие и параметры усилителя в спецификации». – Инженер-технолог монтажной компании.

Итог: надёжность конструкции против ветра формируется изнутри. Внешняя аэродинамика, многослойный пакет и точная фурнитура работают эффективно только при условии абсолютной геометрической стабильности рамы, которую обеспечивает корректное армирование.

Чем толще, тем устойчивее: подбираем профиль и стеклопакет

Выбирайте системы с монтажной шириной от 70 мм. Ключевой параметр – толщина внешних стенок лицевого профиля: она должна составлять не менее 3 мм. Именно этот показатель напрямую влияет на жесткость и способность противостоять знакопеременному давлению.

Камерность рамы также работает на устойчивость. Пятикамерные и шестикамерные конструкции обладают более высоким моментом инерции, что снижает риск деформации под воздействием продолжительной нагрузки. Внутри главных камер обязательно должно присутствовать П-образное замкнутое армирование из оцинкованной стали толщиной от 1,5 мм.

«Для этажей выше пятого и в открытых прибрежных зонах мы всегда проектируем заполнения с шириной профиля 80-90 мм. Более массивный короб – это запас по статический прочности, который компенсирует резкие порывы и вибрацию», – отмечает инженер-конструктор Виктор Семенов.

Для светопрозрачной части необходим энергоэффективный стеклопакет с наружным стеклом увеличенной толщины – 6 мм вместо стандартных 4 мм. Это повышает его собственную прочность и снижает амплитуду колебаний. Оптимальная формула для таких условий – двухкамерный пакет (4-16-4-16-6) с наружным многослойный (триплекс) или закаленным стеклом.

Обратите внимание на систему фиксации стекла. Широкий штапик и глубокая посадочная фальца обеспечивают лучшее распределение давления. Критически важна многоступенчатая система уплотнение по контуру створки: два, а лучше три контура из качественной EPDM-резины гарантируют герметичность и препятствуют проникновению воздушных потоков.

• Профиль: ширина от 70 мм, внешние стенки ? 3 мм, замкнутое армирование ? 1,5 мм.
• Стеклопакет: двухкамерный с наружным стеклом 6 мм, предпочтительно триплекс или закаленное стекло.
• Фурнитура: усиленная, с количеством точек запирания не менее 6-7 на створку.
• Уплотнение: минимум два контура по периметру.

Сопротивление ветру также зависит от правильного соотношения размеров створки и импост. Слишком большое остекление без промежуточных вертикальных или горизонтальных элементов увеличивает парусность. Для панорамных конструкций обязательно использование термостабилизированного стекла и расчет аэродинамика коэффициентов.
