Кабель КГтп-ХЛ 4х120: Полное техническое руководство, применение и особенности эксплуатации

В мире, где надежность и безопасность электроснабжения являются основополагающими факторами для успешного функционирования любого объекта – будь то промышленное предприятие, строительная площадка или удаленная инфраструктура – выбор правильного кабеля приобретает критическое значение. Особенно остро этот вопрос встает при работе в условиях экстремального климата, где стандартные материалы и конструкции могут терять свои свойства, подвергая риску работоспособность оборудования и безопасность людей. Именно для таких сложных задач разработаны специализированные кабели, одним из которых является кабель КГтп-ХЛ 4х120.

Этот кабель, предназначенный для работы в особо суровых, низкотемпературных условиях, сочетает в себе гибкость, прочность и устойчивость к агрессивным факторам окружающей среды. Но что именно скрывается за этой аббревиатурой? Каковы его технические характеристики, где он находит свое применение, и какие особенности следует учитывать при его монтаже и эксплуатации?

Данная статья представляет собой исчерпывающее техническое руководство, посвященное кабелю КГтп-ХЛ 4х120. Мы подробно рассмотрим его конструкцию, функциональные возможности, соответствие нормативным требованиям, а также предоставим практические рекомендации, которые будут полезны инженерам-электрикам, проектировщикам, монтажникам и всем специалистам, чья деятельность связана с обеспечением надежного электропитания в условиях низких температур.

Часть 1: Расшифровка маркировки и конструкция кабеля КГтп-ХЛ 4х120

Понимание маркировки кабеля – это первый шаг к осознанному выбору и правильному применению. Каждый символ в названии “КГтп-ХЛ 4х120” несет важную информацию о его структуре и назначении.

1.1. Расшифровка маркировки:

• К – Кабель. Это общая категория, указывающая на то, что изделие является кабельным, а не проводом.
• Г – Гибкий. Данная буква обозначает, что кабель имеет гибкую конструкцию, состоящую из множества тонких медных проволок. Такая гибкость критически важна для кабелей, которые подвергаются частым изгибам, перемещениям или используются для присоединения подвижного оборудования.
• т – Изоляция жил из термопластичного эластомера (ТПЭ). ТПЭ – это современный материал, который отличается высокой эластичностью, стойкостью к истиранию, а также хорошими диэлектрическими свойствами.
• п – Оболочка из термопластичного эластомера (ТПЭ). Оболочка кабеля также выполнена из ТПЭ. Это обеспечивает дополнительную защиту от механических повреждений, влаги, масел и химических веществ.
• ХЛ – Исполнение для холодного климата. Это ключевой элемент маркировки, указывающий на то, что кабель разработан специально для эксплуатации в условиях низких температур (до -60°C). Такая конструкция позволяет ему сохранять свои эксплуатационные характеристики даже в самых суровых климатических зонах.
• 4 – Количество токопроводящих жил. В данном кабеле четыре медные жилы, предназначенные для передачи электрического тока.
• 120 – Площадь сечения каждой токопроводящей жилы в квадратных миллиметрах (мм²). Сечение 120 мм² говорит о том, что кабель предназначен для передачи значительных токов и используется в силовых линиях.

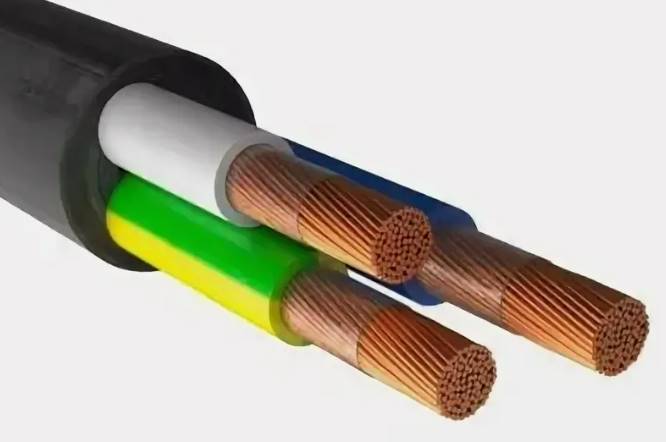

1.2. Конструкция кабеля:

Кабель КГтп-ХЛ 4х120 имеет следующую типовую конструкцию:

• Токопроводящая жила:

  • Материал: Изготавливается из высококачественной многопроволочной меди.
  • Класс гибкости: Обычно это жилы 4-го или 5-го класса гибкости согласно ГОСТ 22483, что обеспечивает высокую подвижность и устойчивость к многократным изгибам.
  • Конструкция: Жилы состоят из множества тонких медных проволок, скрученных вместе, что придает им необходимую гибкость.

• Изоляция жил:

  • Материал: Термопластичный эластомер (ТПЭ). Этот материал обладает отличной эластичностью, что позволяет кабелю оставаться гибким при очень низких температурах. Он также устойчив к истиранию, разрывам и обеспечивает надежную электроизоляцию.
  • Цветовая маркировка: Изоляция жил обычно окрашена в разные цвета для облегчения идентификации при монтаже (например, одна жила может быть заземлением – желто-зеленая, остальные – фазные, обычно коричневого, черного, синего или другого цвета).

• Скрутка жил:

  • Все четыре токопроводящие жилы скручены между собой. Шаг скрутки и направление скрутки (обычно противоположные для соседних пар) выбираются таким образом, чтобы кабель сохранял свою форму, не был излишне перекручен и имел минимальный радиус изгиба.

• Оболочка (шланговая):

  • Материал: Термопластичный эластомер (ТПЭ). Оболочка является внешним защитным слоем кабеля.
  • Свойства: ТПЭ оболочка обеспечивает отличную защиту от механических повреждений (проколы, истирание), влаги, масел, бензина и других агрессивных сред, с которыми кабель может контактировать в условиях эксплуатации. Особое значение имеет морозостойкость ТПЭ, позволяющая кабелю работать при экстремально низких температурах без потери своих свойств.

Часть 2: Технические характеристики и параметры кабеля КГтп-ХЛ 4х120

Точные технические параметры – это основа для правильного проектирования и безопасной эксплуатации. Кабель КГтп-ХЛ 4х120 обладает рядом ключевых характеристик, которые делают его оптимальным выбором для сложных условий.

2.1. Основные технические параметры:

• Номинальное напряжение:

  • U~ (Переменное напряжение): 0,66 кВ (660 В) – напряжение между любыми двумя жилами.
  • U~ (Переменное напряжение): 1,0 кВ (1000 В) – напряжение между жилой и оболочкой.
  • Эти параметры указывают на то, что кабель может использоваться в сетях низкого и среднего напряжения.

• Количество и сечение жил: 4х120 мм². Это означает, что кабель состоит из четырех медных токопроводящих жил, каждая сечением 120 квадратных миллиметров. Такое большое сечение позволяет кабелю выдерживать значительные токовые нагрузки.

• Максимально допустимая температура длительной эксплуатации: Обычно составляет +75°C. Это стандартное значение для многих кабелей с ТПЭ изоляцией и оболочкой, но при работе в холодных условиях этот параметр не является лимитирующим.

• Минимальная температура эксплуатации (для исполнения ХЛ): Это одна из ключевых особенностей кабеля. Он рассчитан на работу при температурах до -60°C. При таких температурах материал ТПЭ сохраняет достаточную гибкость и не становится хрупким.

• Минимальная температура прокладки: Температура, при которой допускается прокладка кабеля без предварительного подогрева. Обычно она составляет не ниже -40°C (может варьироваться в зависимости от производителя и конкретных условий). Важно не нарушать этот параметр при монтаже, чтобы избежать повреждения изоляции.

• Температура окружающей среды при эксплуатации: Как правило, находится в диапазоне от -60°C до +75°C.

• Предельно допустимый ток: Этот параметр является критически важным для обеспечения безопасности и надежности. Для кабеля сечением 4х120 мм² предельно допустимый ток зависит от множества факторов:

  • Условий прокладки: Открытая прокладка в воздухе, в земле, в трубе, в лотке.
  • Количества кабелей в пучке: При групповой прокладке ток снижается из-за нагрева кабелей друг другом.
  • Температуры окружающей среды: Чем выше температура, тем ниже допустимый ток.
  • Наличия заземляющей/нейтральной жилы: Для кабеля 4х120 обычно три жилы – фазные, одна – заземляющая (PE) или нейтральная (N).

  Примерные значения (требуется уточнение по ГОСТ или ТУ конкретного производителя):

  • Для прокладки на воздухе (при 25°C): около 350-400 А.
  • Для прокладки в земле (при 20°C): около 400-450 А.
  • Важно: Для точного расчета необходимо использовать специальные таблицы из нормативных документов (ПУЭ, ГОСТ) или обратиться к инженерам-проектировщикам.

• Радиус изгиба: Минимальный радиус, при котором допускается изгиб кабеля без повреждения. Для кабелей с ТПЭ оболочкой и гибкими жилами он обычно составляет не менее 5 диаметров кабеля. Это позволяет прокладывать кабель в стесненных условиях, но требует аккуратности.

• Срок службы: Обычно составляет не менее 25-30 лет при соблюдении условий эксплуатации.

• Гарантийный срок: Устанавливается производителем, как правило, не менее 2-5 лет с момента ввода в эксплуатацию.

2.2. Соответствие стандартам и нормам:

Кабель КГтп-ХЛ 4х120 должен соответствовать действующим российским и международным стандартам, обеспечивающим его безопасность и надежность.

• ГОСТ 24715-84 “Кабели силовые гибкие для подвижного состава. Общие технические условия”: Этот ГОСТ устанавливает требования к гибким кабелям, включая исполнение для холодного климата.
• ТУ (Технические условия) конкретного производителя: Производители кабельной продукции могут выпускать кабели по собственным ТУ, которые должны быть не ниже требований ГОСТ. При выборе кабеля важно ознакомиться с ТУ конкретного производителя.
• Сертификация: Кабель, используемый в ответственных силовых сетях, должен иметь сертификат соответствия, подтверждающий его безопасность и соответствие заявленным характеристикам.
• ПУЭ (Правила устройства электроустановок): Нормы и правила, регулирующие проектирование и монтаж электроустановок, в том числе требования к выбору кабелей для различных условий эксплуатации.

Часть 3: Применение кабеля КГтп-ХЛ 4х120

Гибкость, морозостойкость и высокая токовая нагрузка делают кабель КГтп-ХЛ 4х120 универсальным решением для широкого спектра задач в условиях низких температур.

3.1. Основные сферы применения:

• Силовые сети в условиях низких температур: Это основное назначение кабеля. Он используется для подключения электрооборудования, распределительных устройств, передвижных электростанций, генераторов, трансформаторных подстанций в регионах с холодным климатом – Сибирь, Дальний Восток, Крайний Север.
• Промышленность:
  • Горнодобывающая промышленность: Подключение буровых установок, экскаваторов, конвейеров, компрессоров, работающих в условиях низких температур и высоких механических нагрузок.
  • Нефтегазовая отрасль: Подключение насосных станций, компрессорных установок, мобильных электростанций на месторождениях, расположенных в северных широтах.
  • Строительство: Электроснабжение строительных площадок, мобильных бытовок, освещения, временных сооружений в условиях низких температур.
• Монтаж электрооборудования: Кабель применяется для присоединения передвижных механизмов, кранов, сварочного оборудования, компрессоров, вентиляционных установок, где требуется гибкое подключение.
• Временное электроснабжение: На время проведения работ, строительства, или при аварийных ситуациях, когда необходимо обеспечить электропитание в суровых климатических условиях.

3.2. Особенности применения в экстремальных условиях:

• Морозостойкость: Ключевое преимущество кабеля. Материал ТПЭ, используемый для изоляции и оболочки, специально разработан так, чтобы сохранять эластичность и прочность при температурах до -60°C. Это предотвращает растрескивание изоляции и оболочки при изгибе или механическом воздействии на морозе, что является критически важным для безопасности.
• Устойчивость к агрессивным средам: Оболочка из ТПЭ обеспечивает защиту от воздействия масел, бензина, дизельного топлива, а также от ряда химических реагентов, с которыми кабель может контактировать в промышленных условиях.
• Стойкость к механическим воздействиям: Кабель обладает высокой устойчивостью к истиранию, разрывам и ударам, что делает его подходящим для применения в условиях, где оборудование подвергается интенсивным механическим нагрузкам.
• Гибкость: Несмотря на внушительное сечение жил, кабель сохраняет достаточную гибкость, что облегчает его прокладку и монтаж, особенно при работе с подвижным оборудованием.

3.3. Примеры конкретных применений:

• Подключение передвижных механизмов: Буровые установки на нефтегазовых месторождениях, гусеничные экскаваторы и бульдозеры на стройплощадках в северных регионах, передвижные компрессорные станции.
• Электрификация удаленных объектов: Обеспечение электропитанием вахтовых поселков, научных станций, метеостанций, расположенных в районах вечной мерзлоты.
• Энергоснабжение временных сооружений: Подключение временного освещения, отопительного оборудования, электроинструмента на стройках или при проведении аварийно-восстановительных работ.
• Силовой кабель для мощного оборудования: В качестве питающего кабеля для мощных электродвигателей, сварочных аппаратов, трансформаторов, где требуется большая токовая нагрузка.

Часть 4: Монтаж, эксплуатация и обслуживание

Правильный монтаж, эксплуатация и своевременное обслуживание – залог долговечности и надежности любого кабеля, особенно такого специализированного, как КГтп-ХЛ 4х120.

4.1. Правила монтажа:

• Способы прокладки: Кабель КГтп-ХЛ 4х120 может прокладываться различными способами:

  • Открытая прокладка: На лотках, кабельных эстакадах, по стенам зданий.
  • В кабельных каналах, трубах: Для дополнительной защиты.
  • В земле: При условии использования дополнительной механической защиты (например, асбестоцементные трубы, бетонные лотки), если это требуется для защиты от механических повреждений и грызунов.
  • Подвижное присоединение: Для подключения передвижного оборудования.

• Минимальный радиус изгиба: При прокладке кабеля крайне важно соблюдать минимальный радиус изгиба, который составляет не менее 5 диаметров кабеля. Слишком резкий изгиб, особенно при низких температурах, может привести к повреждению изоляции и оболочки.

• Температурные ограничения при прокладке:

  • Минимальная температура прокладки: Как правило, не ниже -40°C. При более низких температурах материал ТПЭ становится менее эластичным, и риск его повреждения при изгибе возрастает. Если необходимо прокладывать кабель при температуре ниже -40°C, его следует предварительно выдержать в теплом помещении или использовать методы подогрева.

• Защита от механических повреждений: При прокладке в земле или на участках с высокой вероятностью механических воздействий (например, на стройплощадках), необходимо предусматривать дополнительную защиту кабеля – использование защитных труб, лотков, бронирования (если это предусмотрено конструкцией или специальными требованиями).

• Соединение и оконцевание:

  • Соединение жил: Для соединения жил кабелей большого сечения применяются специальные соединительные муфты, обеспечивающие надежный электрический контакт и механическую прочность.
  • Оконцевание: При подключении кабеля к оборудованию используются соответствующие кабельные наконечники (например, луженые медные трубчатые наконечники), обжим которых должен производиться специальным инструментом. Важно обеспечить надежный контакт и изоляцию.

4.2. Эксплуатация кабеля:

• Предельно допустимый ток: Самый важный параметр для безопасной эксплуатации. Токовые нагрузки должны соответствовать расчетным и нормативным значениям. Необходимо учитывать условия прокладки (открыто, в земле, пучком), температуру окружающей среды. Превышение допустимого тока приводит к перегреву кабеля, снижению срока его службы и, в худшем случае, к возгоранию.
• Температурные ограничения:
  • Длительная эксплуатация: До +75°C (температура самой жилы).
  • Эксплуатация при низких температурах: До -60°C – главная особенность кабеля.
  • Важно: Избегайте эксплуатации кабеля при температурах, превышающих максимально допустимые, так как это может привести к деградации изоляции и оболочки.
• Защита от внешних воздействий:
  • УФ-излучение: Оболочка из ТПЭ обычно имеет некоторую устойчивость к УФ, но длительное прямое воздействие солнечного света может ускорить процесс старения. При необходимости следует применять дополнительные защитные меры.
  • Химические реагенты: Уточняйте у производителя степень устойчивости ТПЭ оболочки к конкретным химическим средам, с которыми кабель может контактировать.
• Рекомендации по безопасному использованию:
  • Регулярно осматривайте кабель на предмет видимых повреждений.
  • Не допускайте перегибов ниже минимально допустимого радиуса.
  • Не превышайте допустимые токовые нагрузки.
  • Используйте кабель строго в соответствии с его назначением и условиями эксплуатации.

4.3. Обслуживание и диагностика:

• Периодические осмотры: Визуальный осмотр кабеля на предмет трещин, потертостей, следов перегрева, повреждений оболочки и изоляции. Осмотр мест соединений и оконцевания.
• Испытания кабеля: Периодически (обычно раз в год или в соответствии с нормативными требованиями) кабель подвергается электрическим испытаниям для проверки состояния изоляции. Наиболее распространенные испытания:
  • Измерение сопротивления изоляции: Осуществляется мегаомметром. Низкое сопротивление указывает на повреждение изоляции.
  • Испытание повышенным напряжением: Проводится кратковременным приложением высокого напряжения для проверки стойкости изоляции.
• Диагностика: При обнаружении признаков износа или повреждений могут применяться более сложные методы диагностики.
• Устранение мелких повреждений: Незначительные повреждения оболочки могут быть устранены с помощью специальных ремонтных компаундов или термоусаживаемых трубок, но в случае серьезных повреждений изоляции или жил кабель подлежит замене.

Часть 5: Сравнение, выбор и часто задаваемые вопросы

Понимание места кабеля КГтп-ХЛ 4х120 на рынке, а также знание, как выбрать оптимальный вариант, помогут избежать ошибок и обеспечить долговечность системы.

5.1. Сравнение с аналогами:

• Кабель КГ (без исполнения ХЛ):

  • Отличия: Обычный гибкий кабель с резиновой изоляцией и оболочкой.
  • Преимущества: Может быть дешевле.
  • Недостатки: Не предназначен для эксплуатации при низких температурах (обычно до -40°C, а при сильных морозах резина становится хрупкой). Менее устойчив к маслам и некоторым агрессивным средам по сравнению с ТПЭ.
  • Когда можно использовать: При температурах не ниже -40°C и отсутствии контакта с агрессивными средами.

• Кабели с ПВХ изоляцией (например, ПВС, ШВВП):

  • Отличия: ПВХ (поливинилхлорид) – более жесткий материал, особенно при низких температурах.
  • Недостатки: Теряют гибкость при морозе, могут трескаться. Не предназначены для суровых климатических условий. Используются чаще для бытовых нужд или подключения оборудования внутри помещений.

• Другие морозостойкие кабели:

  • КГНВ (Кабель гибкий с изоляцией и оболочкой из износостойкой резины): Также морозостойкий, но ТПЭ часто превосходит резину по эластичности при низких температурах и стойкости к маслам.
  • КГрШЭнг(А)-ХЛ (Кабель гибкий с изоляцией из этиленпропиленовой резины, в экране, в оболочке из термоэластопласта, морозостойкий, негорючий): Более специализированный и, как правило, более дорогой кабель. Может иметь дополнительные преимущества, такие как экран для защиты от электромагнитных помех или негорючесть.
  • Важно: Выбор между КГтп-ХЛ и другими морозостойкими кабелями зависит от конкретных требований к условиям эксплуатации, нагрузкам и бюджету.

• Преимущества и недостатки КГтп-ХЛ 4х120:

  • Преимущества: Отличная морозостойкость, высокая гибкость, хорошая стойкость к механическим и химическим воздействиям, высокая токовая нагрузка благодаря сечению 120 мм².
  • Недостатки: Может быть дороже обычного кабеля КГ. Цена зависит от производителя и сечения.

5.2. Как выбрать правильный кабель:

• Условия эксплуатации: Это главный фактор.
  • Температура: Определяет необходимость исполнения ХЛ.
  • Климатическая зона: Тропики, умеренный климат, холодный климат.
  • Агрессивные среды: Наличие масел, бензина, химикатов.
  • Механические воздействия: Истирание, удары, вибрация.
• Электрическая нагрузка:
  • Номинальное напряжение сети.
  • Токовая нагрузка: Определяется мощностью подключаемого оборудования. Необходимо рассчитать требуемое сечение жил.
  • Тип тока: Переменный или постоянный.
• Тип оборудования: Стационарное или подвижное, тип подключения.
• Способ прокладки: На воздухе, в земле, в трубе, в лотке.
• Бюджет: Стоимость кабеля может варьироваться в зависимости от производителя, конструкции и исполнения.
• Производитель и сертификация: Выбирайте кабель от проверенных производителей, имеющий все необходимые сертификаты соответствия.

5.3. Часто задаваемые вопросы (FAQ):

• Можно ли использовать КГтп-ХЛ 4х120 для бытовых нужд?

  • Хотя кабель технически подходит, его большое сечение (120 мм²) и высокая стоимость делают его избыточным для большинства бытовых подключений (например, подключение стиральной машины или удлинителя). Для бытовых нужд обычно используют кабели меньшего сечения (например, ПВС 3х2.5 или КГ 3х4). Однако, для подключения мощного оборудования или в случае необходимости эксплуатации в очень низких температурах, он может быть оправдан.

• Какая максимальная длина кабеля допустима?

  • Максимальная длина кабеля зависит от допустимых потерь напряжения в линии. Чем больше длина и чем выше ток, тем больше будут потери. Расчет потерь напряжения – это отдельная задача, выполняемая проектировщиком. Для мощных линий с большой длиной кабеля 4х120 мм² потери могут стать существенными.

• Как правильно рассчитать сечение для конкретной нагрузки?

  • Расчет сечения жил кабеля производится на основе:
    1. Токовой нагрузки: Определяется мощностью подключаемого оборудования.
    2. Допустимого длительного тока: Согласно таблицам ПУЭ и ГОСТ, с учетом условий прокладки и температуры.
    3. Допустимых потерь напряжения: Потери не должны превышать установленные нормы (обычно 5-10% от номинального напряжения).
  • Для кабеля 4х120 мм², как правило, выбирают, когда нагрузка составляет сотни ампер.

• Где купить кабель КГтп-ХЛ 4х120?

  • В специализированных магазинах электротехнической продукции, у дилеров кабельных заводов, в интернет-магазинах, специализирующихся на кабельно-проводниковой продукции. Важно выбирать проверенных поставщиков, гарантирующих подлинность продукции и наличие сертификатов.

• Какой срок службы у данного кабеля?

  • При правильной эксплуатации и соблюдении всех условий, срок службы кабеля КГтп-ХЛ 4х120 может достигать 25-30 лет и более.

• Можно ли прокладывать кабель под землей?

  • Да, кабель КГтп-ХЛ 4х120 может прокладываться под землей, но при этом необходимо обеспечить его защиту от механических повреждений и, возможно, использовать дополнительные меры (например, прокладку в трубах или кабельных каналах), если есть риск повреждения при земляных работах.

5.4. Нормативная база и документы:

Для обеспечения правильного выбора, монтажа и эксплуатации кабеля КГтп-ХЛ 4х120 следует руководствоваться следующими основными нормативными документами:

• ГОСТ 24715-2015 “Кабели силовые гибкие для подвижного состава. Технические условия”: Основной документ, регламентирующий характеристики и требования к гибким кабелям, включая исполнение для холодного климата.
• ГОСТ Р 53769-2010 “Кабели силовые гибкие с изоляцией и оболочкой из этиленпропиленовой резины. Технические условия”: Если кабель выполнен с ЭПР изоляцией, этот ГОСТ может быть актуален.
• ПУЭ (Правила устройства электроустановок), раздел 1.3 (Электропроводки): Содержит общие требования к выбору кабелей, расчету сечений, способам прокладки.
• ТУ (Технические условия) конкретного производителя: Всегда обращайте внимание на ТУ, так как они могут содержать дополнительные или уточняющие требования.
• Другие стандарты: В зависимости от отрасли применения могут быть актуальны и другие отраслевые стандарты.

Заключение

Кабель КГтп-ХЛ 4х120 – это не просто проводник. Это высокотехнологичное изделие, разработанное для решения специфических задач в самых сложных условиях. Его морозостойкость, гибкость, прочность и способность выдерживать значительные токовые нагрузки делают его незаменимым инструментом для обеспечения надежного и безопасного электроснабжения в северных регионах и на промышленных объектах, где обычные кабели не справляются.

Ключевые выводы:

• Маркировка: Понимание расшифровки “КГтп-ХЛ 4х120” позволяет оценить его основные свойства: гибкость, морозостойкость, материал изоляции/оболочки и сечение жил.
• Технические параметры: Выделяются морозостойкость (до -60°C), гибкость ТПЭ, значительное сечение жил (120 мм²) для высокой токовой нагрузки.
• Применение: Основные сферы – силовые сети в холодных регионах, промышленность (нефтегаз, горнодобыча), строительство, подключение подвижного оборудования.
• Монтаж и эксплуатация: Важно строго соблюдать рекомендации производителя по температуре прокладки, радиусу изгиба, условиям эксплуатации и проводить регулярное обслуживание.
• Выбор: Определение необходимого сечения, выбор между КГтп-ХЛ и аналогами зависит от конкретных условий эксплуатации, нагрузки и бюджета.

Выбор правильного кабеля – это инвестиция в безопасность, надежность и долговечность вашей электросистемы. Кабель КГтп-ХЛ 4х120, будучи специализированным решением, предоставляет уверенность в стабильной работе электрооборудования даже там, где другие кабели терпят неудачу. Тщательное изучение его характеристик и соблюдение рекомендаций по применению гарантируют максимальную эффективность и безопасность.
